電鏡低頻屏蔽工程部分案例

一、電鏡實驗室技術參數及性能說明：

電鏡屏蔽室屏蔽效能按以下參數設計製作

1、六屏蔽體采用2-14mm鋼板焊接式，以單元模塊板焊接方式聯接成整體，鋼板內外表麵進行磷化防腐蝕處理後塗防鏽漆。

2、項目設計時充分考慮新風中含有大氣塵，回風中因為人員活動的原因帶有塵埃、細菌以及室內被測物帶有揮發性化學物質等因素。

3、電鏡實驗室內壁牆麵、天花作隔音消聲處理，同時利用隔音層作室內裝飾。

4、電鏡屏蔽室驗收達到的技術指標：頻率範圍屏蔽效能單獨接地14KHz—3GHz≥80--100dB

二、電鏡實驗室滿足環境適應和使用條件：

1、環境溫度：20℃偏差3℃波動小於1℃/小時

2、環境濕度：相對濕度80%

3、震動要求：2Hz以下 小於1um2-9Hz 小於2um10Hz以上 小於3um

4、鹽霧：所有塗層和金屬零部件應承受GJB150.11規定的鹽霧實驗。

5、黴菌：所有零部件不得因黴菌生長而退化，按JB150.11.10規定屏蔽室選材應滿足長黴菌（jun1）程度在0—2級之間。

三、屏蔽體結構及性能：

1、六麵屏蔽體采用鋼板焊接式，以平板焊接方式聯接成整體，鋼板內外表麵進行磷化防腐蝕處理後塗防鏽漆。

2、該項目設計時充分考慮新風中含有大氣塵，回風中因為人員活動的原因帶有塵埃、細菌以及室內被測物帶有揮發性化學物質等因素。

3、室內壁牆麵、天花作隔音消聲處理，同時利用隔音層作室內裝飾。

4、整體屏蔽技術指標：頻率範圍14KHz—3GHz屏蔽效能≥70dB

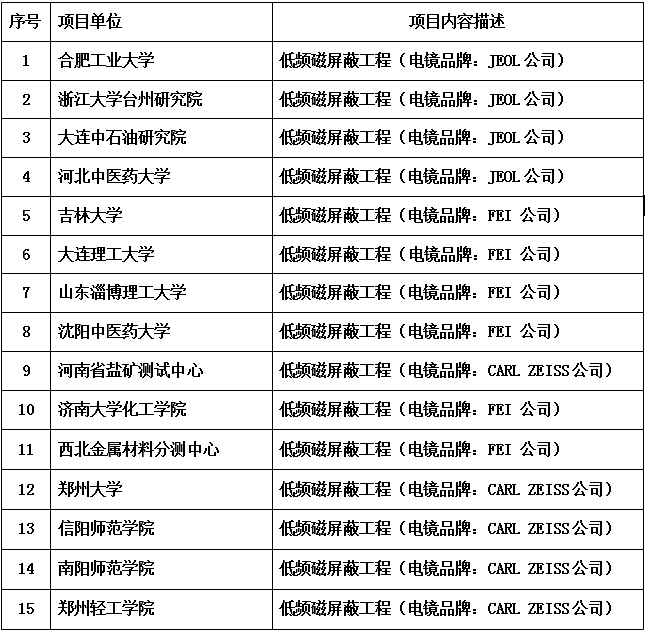

電鏡低頻屏蔽工程部分案例:
