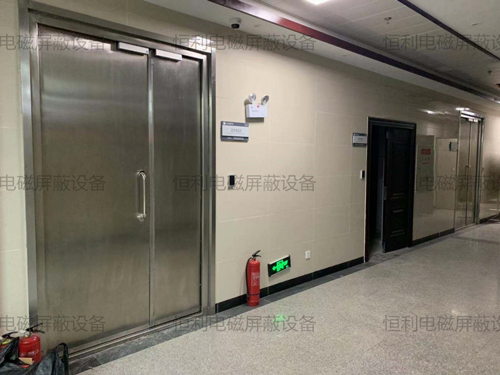

電鏡屏蔽室設計

　　一、電鏡屏蔽室技術參數來源：

　　1、按《掃描透射電鏡實驗室》安裝場地及環境的要求：

　　2、按GJB2926-97《電磁兼容性測試實驗室認可要求》第5.3.1.A條規定、執行GB12190-2006標準;屏蔽間內磁場要求在3mG以下，震動和噪音要滿足下列要求：在以下測試條件下(加速電壓20kV，WD=2mm，放大倍數200k×，內置探測器)，圖像的飄逸小於1nm距1.5m鏡筒處雜散磁場：小於100nT

　　二、項目技術參數及性能說明：

　　電鏡屏蔽室屏蔽效能按以下參數設計製作

　　1、六屏蔽體采用2-14mm鋼板焊接式，以單元模塊板焊接方式聯接成整體，鋼板內外表麵進行磷化防腐蝕處理後塗防鏽漆。

　　2、項目設計時充分考慮新風中含有大氣塵，回風中因為人員活動的原因帶有塵埃、細菌（jun1）以及室內被測物帶有揮發性化學物質等因素。

　　3、電鏡屏蔽室內壁牆麵、天花作隔音消聲處理，同時利用隔音層作室內裝飾。

　　4、電鏡屏蔽室驗收達到的技術指標：

　　頻率範圍屏蔽效能單獨接地

　　14KHz—3GHz≥80--100dB

　　三、電鏡屏蔽室滿足環境適應和使用條件：

　　1、環境溫度：20℃偏差3℃波動小於1℃/小時

　　2、環境濕度：相對濕度80%

　　3、震動要求：2Hz以下 小於1um2-9Hz 小於2um10Hz以上 小於3um

　　4、鹽霧：所有塗層和金屬零部件應承受GJB150.11規定的鹽霧實驗。

　　5、黴菌：所有零部件不得因黴菌生長而退化，按JB150.11.10規定屏蔽室選材應滿足長黴菌程度在0—2級之間。

　　四、屏蔽體結構及性能：

　　1、六麵屏蔽體采用鋼板焊接式，以平板焊接方式聯接成整體，鋼板內外表麵進行磷化防腐蝕處理後塗防鏽漆。

　　2、該項目設計時充分考慮新風中含有大氣塵，回風中因為人員活動的原因帶有塵埃、細菌以及室內被測物帶有揮發性化學物質等因素。

　　3、室內壁牆麵、天花作隔音消聲處理，同時利用隔音層作室內裝飾。

　　4、整體屏蔽技術指標：頻率範圍14KHz—3GHz屏蔽效能≥70dB

　　五、滿足環境適應和使用條件：

　　1、環境溫度：-15℃~40℃

　　2、環境濕度：相對濕度10%～80%

　　3、噪音：不大於40dB

　　六、控製室內裝飾：

　　根據《電子計算機房設計規範》室內裝修要求，所選材料材料應為(燃燒性能等級A)或難燃燒材料(燃燒性能等級B1)
